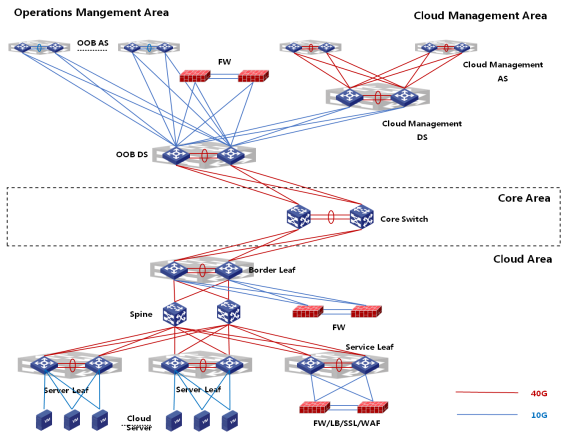

云內網絡：采用BGP、EVPN、VxLAN架構部署云數據中心，結合SDN控制器做到轉控分離

云管網絡：標準網路架構，用來服務云管理服務應用和公共服務網絡接入

管理網絡：標準網絡架構，用來做網絡設備管理口接入

核心網絡：標準網絡架構，互聯各個數據中心網絡

云內網絡（生產環境）、云管網絡及管理網絡（管理環境）邏輯層面上的網絡隔離，做到互不影響

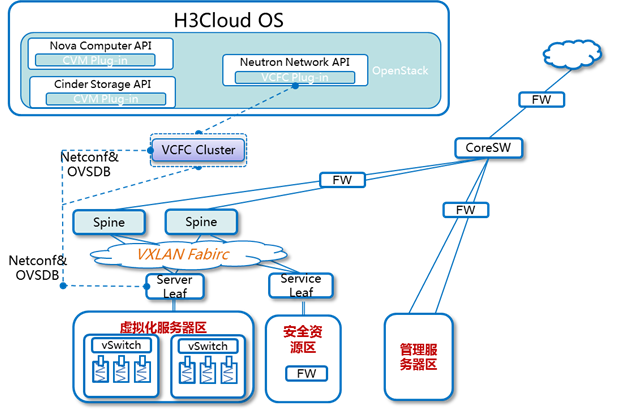

云平臺：采用目前主流的OpenStack商業化H3Coud產品；實現由云平臺向業務/網絡管理員、租戶管理員提供界面，提供服務管理，業務自動化發放，資源和服務保障等功能；平臺中的Nova、Neutron、Cinder等組件，通過各種組件實現對應資源的控制與管理，實現數據中心內的計算、存儲、網絡資源的虛擬化與資源池化，通過不同組件間交互實現各資源間的協同。

計算資源：使用H3C CVK系統，安裝在X86服務器提供服務器虛擬化管理服務器，裸金屬管理服務器。

網絡控制層： VCF Controller（簡稱VCFC）作為SDN控制器整體方案的核心，由VCFC完成網絡的建模和實例化，協同虛擬與物理網絡，提供網絡資源的池化和自動化。同時，構建全網視圖，是實現SDN網絡的關鍵部件。
